Equipement complémentaire Wellness:

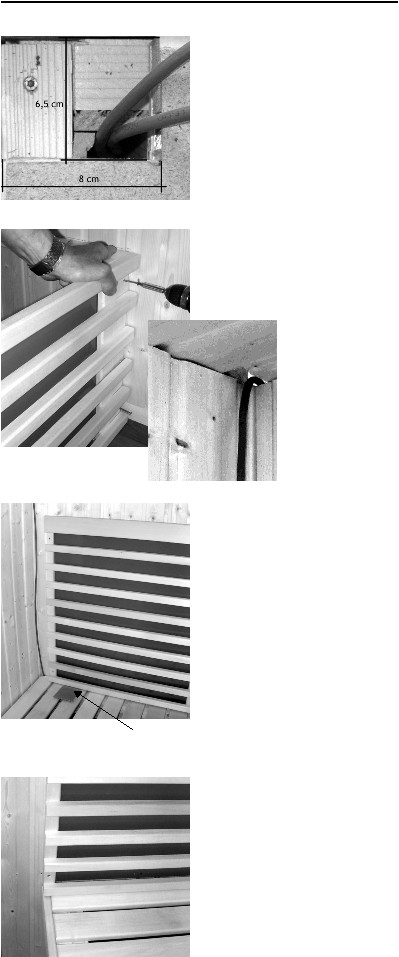

Fig.1.1
Fig.1.2
Fig.1.3
Fig. 1.4
bois de distance env. 5 mm
Fig.1.5
1.
Pour le montage des panneaux IR on
nécessite des découpures pour les câbles
électriques. Découper un coin (L: 8, P: 6,5
cm). Découper le coin arrière droit de
l'élément de toit droit (fig.1.1).
2.
Prendre les cornières de montage
verticales et les visser à gauche et à droite
avec l'élément IR de pied. Ensuite visser
les cornières de montage aux parois. (vis
3x40 - fig.1.2)
Pour effectuer cela, relever la banquette.
La banquette doit saillir 1 ou 2 cm par
rapport au cadre de l'élément de pied.
Faire passer le câble électrique au long du
coin arrière de la cabine et a travers de la
découpure du toit. (fig. 1.3)
3.
Mettre la banquette sur les listeaux. Pour
obtenir la bonne hauteur de montage
mettre un bois de distance d'environ 5 mm
sur la gauche et la droite de la banquette.
Mettre le dossier sur les bois de distance
et laisser la même distance jusqu'aux
parois sur les deux côtés. Visser l'élément
à la paroi arrière. (fig.1.4) Faire passer le
câble électrique au long du coin arrière de
la cabine et a travers de la découpure du
toit (comme fig. 1.3).
4.
Prendre un élément latéral et le mettre sur
les bois de distance. Le bord du cadre ne
doit pas saillir par rapport au bord de
devant de la banquette. (Fig.1.5) Faire
passer le câble électrique au long du coin
arrière de la cabine et a travers de la
découpure du toit (comme fig. 1.3).
Faire pareil avec le deuxième élément
latéral.
 |
 |
 |
