Fig. 1.5
Fig.1.6
Fig.7
Fig.1.7
Fig.1.8
Fig.1.9
Revêtement pour relier les éléments de toit
Fig.1.10
Fig.1.11

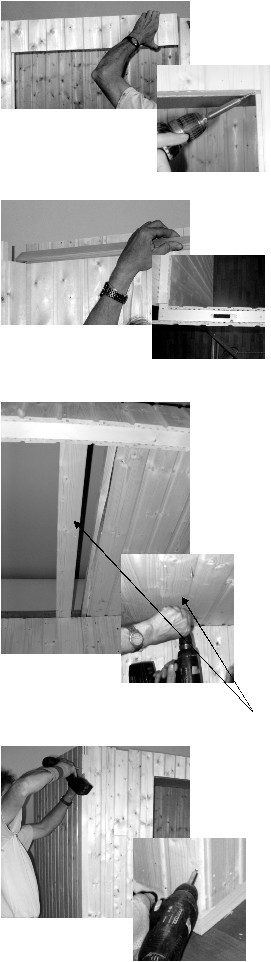

5.
Intégrer l'élément W7 au dessus de
l'ouverture de la porte (fig.1.5) et le visser
aux cotés biaisement par le bas. (vis 4x70
- fig.1.7)
6.
Mettre les corniches de finition 4x2 cm
dans l'évidement. (fig.1.7) et les visser aux
coins. (vis 4x50)
Faire attention à l'évidement pour la
conduite de câble. Celui-ci doit se trouver
au côté du poele de sauna (fig.1.8)
7.
Mettre un élément de toit sur les parois et
fixer le revêtement qui va relier les deux
éléments dans la rainure de l'élément de
toit. (fig.1.9) Faire pareil avec le deuxième
élément. Visser le revêtement aux
éléments de toit. (vis 3x30)
Visser additionellement les éléments de
toit par le haut (vis 4x70)
Important:
Pour l'équipement complémentaire
wellness on doit faire des découpures
dans les coins (voir instructions de
montage wellness).
8.
Apres le montage des planchers à
languette et rainure les visser aux côtés
(vis 3x40 - fig.1.10)
Fixer les baguettes cornières. En bas elles
doivent terminer au niveau des planchers.
En haut, elles sont quelques cm plus
courts. (fig.1.11)
 |
 |
 |
