Fig.1.12
Fig.1.13
Bord supérieur: env. 41 cm
Fig.1.14
Fig.1.15
Fig.1.16
9.

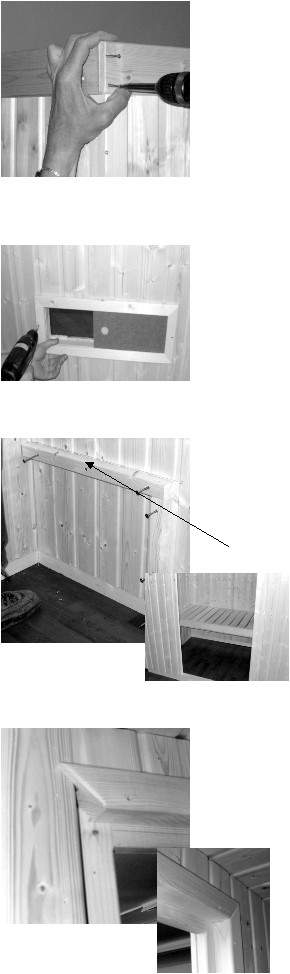

Ensuite monter les deux baguettes
supérieures. Faire attention que le
revêtement de devant ne saillit pas par
rapport au revêtement latéral (fig.1.12).
À l'autre côté le revêtement de devant est
quelques cm plus long pour éviter que la
cabine touche directement la paroi. Il est
quand même possible de mettre le
revêtement à longueur.
11.
Visser les listeaux d'appui pour banquette
(bord supérieur du listeau à 41 cm; vis 4x70
-
fig.1.14). Mettre la banquette sur les
listeaux (fig.1.15).
12.
Mettre les revêtements intérieurs dans la
cabine. Prendre la porte en verre et la
mettre dans l'ouverture. Visser la porte et les
revêtements. (vis 3x40 - fig.1.16)
10.
Monter le volet de ventilation à l'intérieur
de la cabine avec deux vis (vis 3x40 -
fig.1.13).
 |
 |
 |
