Début du montage:

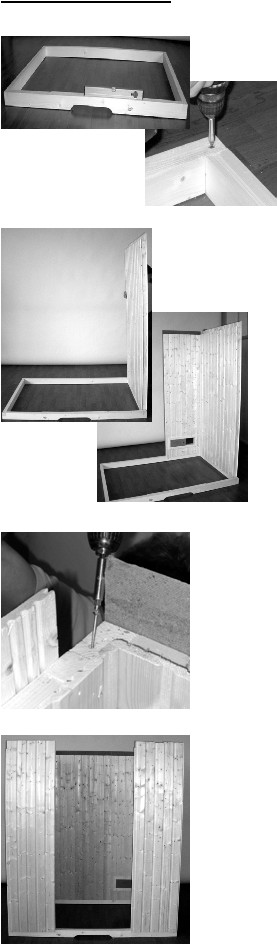

Fig.1.1
Fig.1.2
Fig.1.3
Fig.1.4
1.
Mettre les éléments du cadre de
plancher par terre (fig.1.1) et visser les
coins au moyen des vis 4x70 mm.
Vérifier à l'aide du niveau de bulle que
le cadre se trouve en position
horizontale.
2.
La cabine dispose d'une paroi visible et
d'une paroi en panneau dur. Vous pouvez
choisir lequel des côtés va être visible.
Mettre l'élément W2 ou bien W5 à droite
sur le cadre. Ensuite prendre l'élément W3
ou bien W4 avec l'ouverture pour l'air
sortant et le mettre au coin. (fig.1.2 –
l'élément de ventilation devrait être
positionné diagonalement opposé du
poele de sauna. Dans cette cabine le
poele est installé à gauche de la porte.)
3.
Visser les parois par le haut. (vis 4x50 -
fig.1.3) Puis placer les éléments W1, W4,
W5 et W6 et les visser. Comme en fig.1.3.
4.
Maintenant votre cabine devrait être
comme dans l'image. (fig.1.4)
 |
 |
 |
