Fig.1.6
Fig.1.7
Fig.1.8
Fig.1.9
Fig.1.10
Fig.1.11
5.

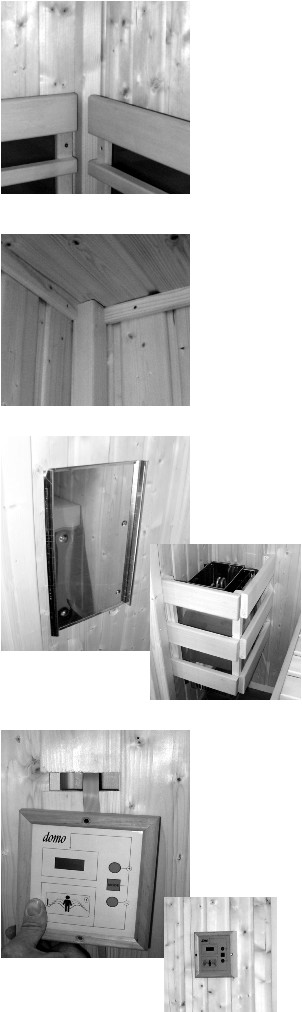

Apres de faire passer tous les câbles (2
câbles sur chaque côté) visser les
baguettes de recouvrement cornières sur
les côtés. (fig. 1.6)
6.
Maintenant monter les baguettes de
recouvrement qui manquent. Mettre à la
longueur toutes les baguettes. Commencer
par les baguettes du haut et monter après
les baguettes verticales de devant. (fig.1.7)
7.
Monter le poêle de sauna. Pour plus
d'informations lire les instructions de
montage du poêle de sauna. L'installation
s'effectue à gauche de la porte. (fig.1.8)
Visser la grille de protection comme en
fig.1.9 et la fixer à la paroi.
8.
Pour le montage de la commande IR il y a
un plancher qui est partagé sur une paroi
latéral à côté de la porte. Pousser la partie
supérieure vers le haut et faire passer le
câble plat (fig.1.10) Mettre le plancher dans
sa position originale et fixer la commande au
côté extérieur. (fig.1.11)
 |
 |
 |
