Instructions de montage

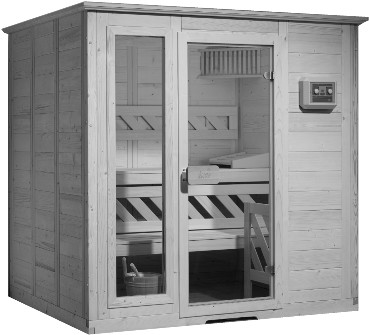

Sauna en madriers KOMFORT – petit
214 x 161 x 204 cm
Mesures de base avec couronne: 214 x 161 x 204 cm
Mesures de base sans couronne: 204 x 156 x 202 cm
Mesures intérieures: 204 x 156 x 198 cm
Epaisseur de la paroi: 40 mm
Légères divergences de mesure possibles.
Sous réserve de modifications techniques et fautes d'impressions.
1 plinthe massive pour cadre de sol 204 x 4 x 9 cm avec ouverture de ventilation
1 plinthe massive pour cadre de sol 204 x 4 x 9 cm
1 plinthe massive pour cadre de sol 156 x 4 9 cm
4 plinthes cornières 90° 193 x 6 x 6 cm
10 parois latérales 193 x 48 x 4 cm (dont 1 paroi avec ouverture pour l'air sortant)
1 paroi latérale 193 x 59 x 4 cm
1 paroi latérale avec élément en verre  193 x 59 x 4 cm
1 madrier au dessus de la porte 73,5 x 14,6 x 4 cm
2 plinthes de support massives pour le toit 196 x 4 x 4 cm
2 plinthes de support massives pour le toit 160 x 4 x 4 cm
2 éléments de toit 146 x 49 x 4 cm
1 élément de toit 146 x 48 x 4 cm
1 couronne de toit, composée de 3 plinthes massives 8 x 4 cm (2 pièces 161 cm, 1 pièce 214 cm)
1 plinthe de support massive pour la banquette 4 x 4 cm (2 pièces 58 cm, 2 pièces 120 cm)
2 cornières de montage pour revêtement de banquette 23 x 2,5 x 2,5 cm
2 banquettes 195 x 60 cm
1 dossier 190 x 28 x 2,2 cm
1 revêtement de banquette 195 x 34 cm
2 repose-tête
1 chambranle 183,3 x 78,5 cm avec porte en verre
1 revêtement de la porte intérieur en bois massif  5,5 x 2 cm (2 pièces 183,3 cm ; 2 pièces 78,5 cm)
2 bandes pour porte en verre
1 lampe
1 grille protectrice pour la lampe
1 caillebotis 70 x 50 cm
