Instructions de montage
Sauna en madriers BASIC - moyen
195 x 156 x 204 cm
Mesures de base: 195 x 156 x 204 cm
Mesures intérieures: 185 x 146 x 199 cm
Epaisseur de la paroi: 40 mm
Légères divergences de mesure possibles.
Sous réserve de modifications techniques et fautes d'impressions.

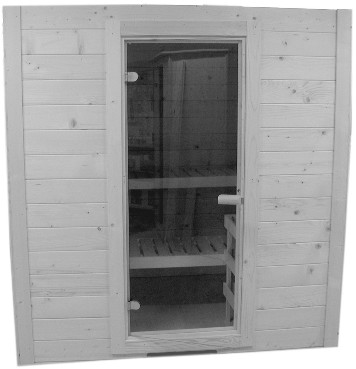

Façade avec porte en verre:
2 éléments de paroi 55,6 x 4 x 82,6 cm (pièce I – en bas, droit)
2 élément de paroi – chapiteau 96,2 x 4 x 55,6 cm (pièce II – en haut)
1 madrier avec ouverture pour l'air entrant 185 x 4 x 14,6 cm
1 madrier 185 x 4 x 14,6 cm
1 chambranle 178,3 x 75,5 x 5 cm
1 porte en verre 169,5 x 64,7 cm
2 bandes pour porte en verre
2 poignées de porte, vis inclus
2 anneaux en p.v.c.
1 aimant et tôle de contact
1 joint de porte
Paroi droite
1 élément de paroi 154,5 x 4 x 96,2 (pièce I - en bas, droit)
1 élément de paroi 154,5 x 4 x 108,8 cm (pièce II – en haut)
