Pour le montage vous nécessitez:
1 marteau et bois ou un marteau en caoutchouc
1 perceuse avec des pointes cruciformes et torx
1 foret Ø 2,5 ou Ø 3 mm
1 niveau à bulle
1 règle gradué
1 crayon
Nous recommandons de réaliser le montage à deux et de percer des pré trous pour
les vis.
Début du montage:

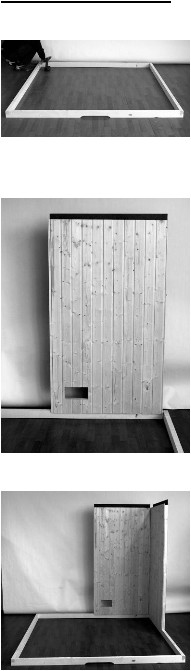

Fig.1.1
Fig.1.2
Fig.1.3
1.
Mettre les éléments du cadre de plancher
par terre. (fig.1.1) L'évidement pour la
ventilation se trouve au coté frontal. Visser
les coins au moyen des vis 4x70 mm.
Vérifier à l'aide du niveau de bulle que le
cadre se trouve en position horizontale.
3.
Puis mettre l'élément latéral à angle droit
et le visser avec la paroi arrière. (vis
5x100) Choisir l'élément W7 (lambris
languette –
rainure) ou W3 (panneau
dur) –
dépendant de la paroi visible
(fig.1.3)
2.
Mettre l'élément de paroi W4 avec la
découpure pour l'air sortant sur le cadre.
(fig.1.2)
 |
|
 |
|
