Instructions de montage

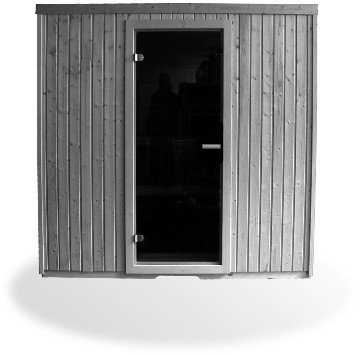

Sauna en éléments STANDARD DROIT
209 x 209 x 200 cm
Dimension de base 209 x 209 x 200 cm
Dimension intérieure: 196 x 196 x 194cm
Epaisseur des parois: 65mm
Légères divergences de mesure possibles.
Sous réserve de modifications techniques et fautes d'impressions.
Liste de pièces
Façade avec porte
1
élément de paroi W1  60,4 x 194 cm
1
élément de paroi W8  60,4 x 194 cm  élément électrique
1
élément de paroi W9 75,7 x 13,1 cm
1
chambranle 183,3 x 78,5 cm avec porte en verre
Paroi droite
1
élément de paroi W2  103,1 x 194 cm
1
élément de paroi W3  104,1 x 194 cm
Paroi arrière avec volet de ventilation
1
élément de paroi W4  97,5 x 194 cm avec découpure pour l'air sortant
1
élément de paroi W5 97,5 x 194 cm
Paroi gauche
élément de paroi W6  103 x 194 cm
1
élément de paroi W7  104,1 x 194 cm
