Instructions de montage

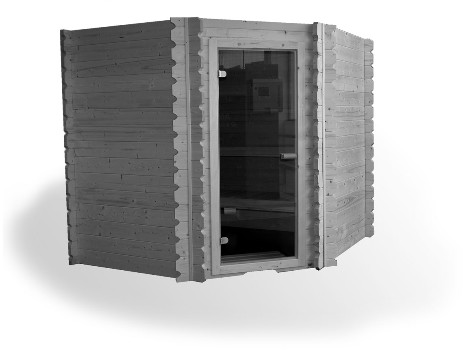

Sauna en madriers STANDARD COIN
220 x 220 x 204 cm
Mesures de base 220 x 220 x 204 cm
Mesures intérieures 196 x 196 x 198 cm
Epaisseur des parois 40 mm
Légères divergences de mesure possibles.
Sous réserve de modifications techniques et fautes d'impressions.
Liste de pièces
Paroi frontale avec porte
1 demi madrier 135 cm avec évidement pour l’entrée d’air et 2 passages fraisés obliques
13 madriers 30,6 cm droite, 2 passages fraisés obliques
13 madriers 30,6 cm gauche, 2 passages fraisés obliques
1 support des madriers 135 cm au dessus du chambranle avec passage fraisé
1 demi madrier 135 cm au dessus du chambranle avec 2 passages fraisés obliques sans languette
Parois à gauche et droite de la porte
2 demi madriers 144 cm avec deux passages fraisés pour tiges filetées
26 madriers 144 cm 2 perçages pour tiges filetées
2 madriers 144 cm sans languette avec 2 passages fraisés pour tiges filetées
Paroi arrière
1 demi madrier 220 cm sans rainure avec 2 passages fraisés pour tiges filetées
1 madrier 40 cm pour ventilation
1 madrier 160 cm pour ventilation
27 madriers 220 cm
1 madrier 220 cm sans languette
1 demi madrier 220 cm sans languette
 |
|
 |
|
