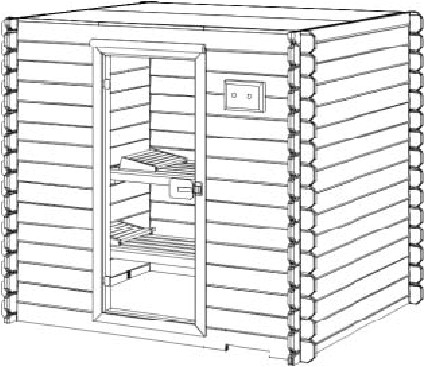

INSTRUCTIONS DE MONTAGE SAUNA EN MADRIERS DE BOIS 220x188x204 "F" Possibilité des faibles écarts. Sous réserve de modifications techniques et fautes d'impression. 1  Dimension de base 220x188x204 cm Dimension intérieure 196x164x198 cm Epaisseur du panneau 40 mm

LISTE DES PIECES Sauna en madriers de bois 220x188x204 F 40 mm CÔTÉ D CÔTÉ A Côté A avec porte 1 madrier en bois avec ventilation + 2 fraisures lg. 2200 pour tiges filetées 13 madriers de bois courts droit lg. 730 13 madriers de bois gauche lg. 730 1 madrier en bois au dessus du châssis de la porte lg. 2200  Côté C  1 madrier en bois sans languette 1 madrier en bois court pour ventilation         lg  400  1 madrier en bois long pour ventilation  lg. 1600  13madriers de bois lg. 2200  2 lits lg. 1950 2 linteaux d'appui du lit lg. 550  2 linteaux d'appui du lit lg. 1100 1 dossier  2 repose-tête  1 porte en verre avec châssis 1 ruban de garniture  1 poignées de porte 1 pièce d'écartement pour les poignées  1 anneaux en plastique 1 fermeture à glissière  1 revêtement de la porte á l'extérieur lg. 780  2 revêtements de la porte á l'intérieur lg. 780  2 revêtements de la porte á l'intérieur lg. 1870  1 grille protectrice du poêle en 2 piéces  1 volet de ventilation 1 grille de caillesbotis  1 protection de lampe  1 lampe sans ampoule  CÔTÉ C  CÔTÉ B  Côté B 1 demi madrier en bois avec 2 fraisures pour tiges filetées lg. 1880  14 madriers de bois lg. 1880 1 demi madrier en bois sans languette lg. 1880 Côté D 1 demi madrier en bois avec 2 fraisures pour tiges filetées lg. 1880  14 madriers de bois lg. 1880 1 demi madrier en bois sans languette lg. 1880 2 éléments de toit 2 linteaux d'appui pour plafond lg. 1960 2 linteaux d'appui pour plafond lg. 1560 1 linteau revêtement du toit  6 écrous borgnes 6 écrous á crampons 6 rondelles 6 barres de serrage lot de matérial de montage câble silicone inctructions de montage  Cette liste des piéces sert également comme feuille de réclamation 2

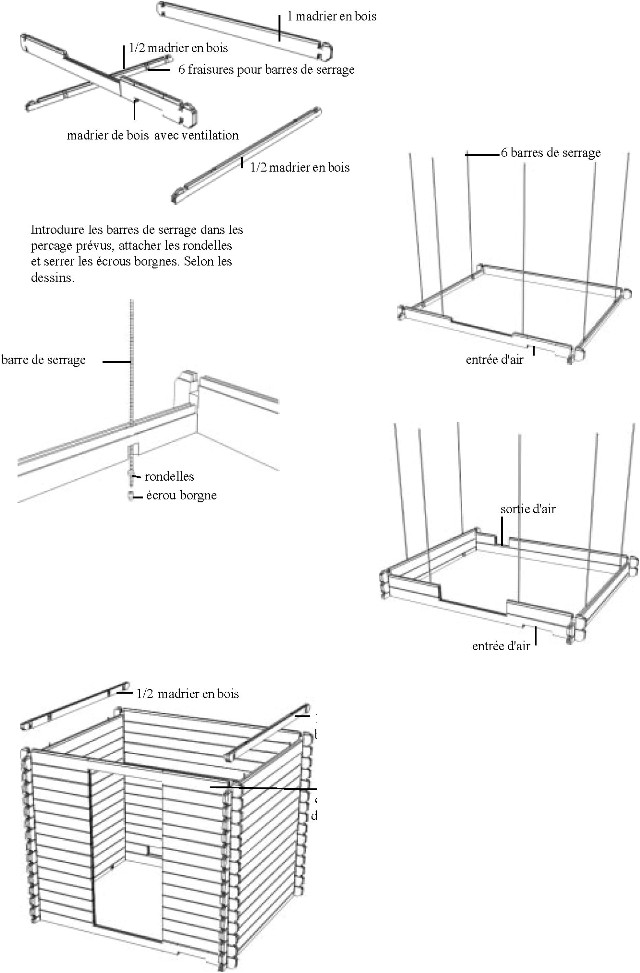

Maintenant assembler la 2éme couche de blocs en bois, avec un madrier en bois court et long dans la paroi arriére pour la ventilation. Selon le dessin.  1/2 madrier en  bois  madrier en bois au dessus du châssis de la porte  3  Assembler la premiére couche de madriers en bois horizontalement sur le plancher. Selon le dessin.  Les languettes des madriers en bois sont toujours dirigées vers le haut.  Maintenant assembler les madriers en bois couche par couche, selon le dessin.  A cause du retrait du bois, on conseille de reserrer les écrous borgnes plusieurs fois par an.

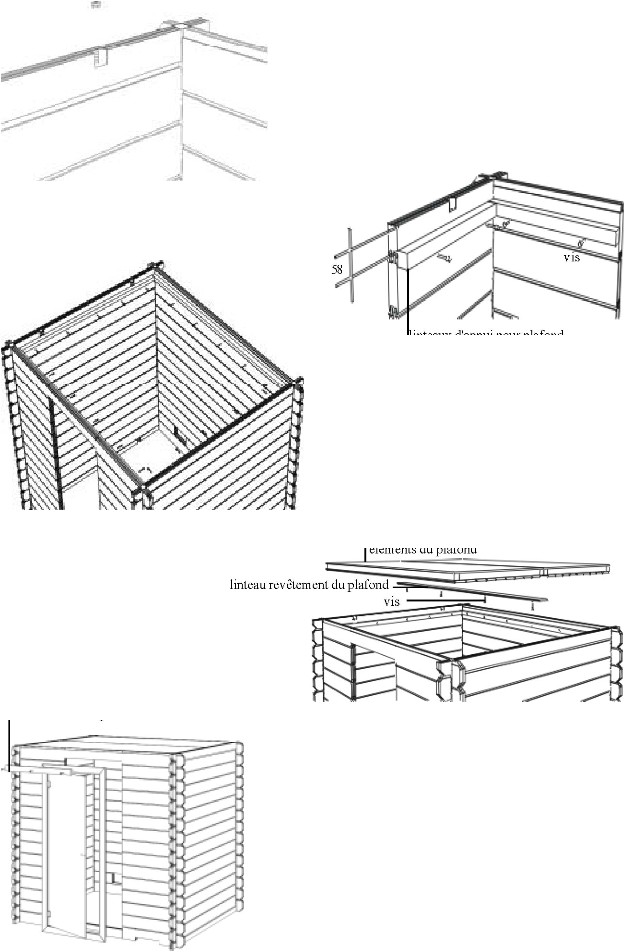

éléments du plafond  Poser les éléments du plafond et visser le linteau revêtement du plafond. Selon le dessin.  revêtement de la porte á l'extérieur  On peut utiliser le châssis de la porte avec le vantail de porte á ouverture gauche ou droite.  Le châssis de la porte est vissé á l'extérieur avec le revêtement de la porte á l'extérieur.  écrou á crampons  Maintenant frapper les écrous á crampons dans les percages des madriers en bois et visser les barres de serrage á travers des écrous á crampons. Selon le dess in.  linteaux d'appui pour plafond  Visser les linteaux d'appui pour plafond á une distance de 58 mm du bord supérieur du madrier de bois. Selon les dessin.  4

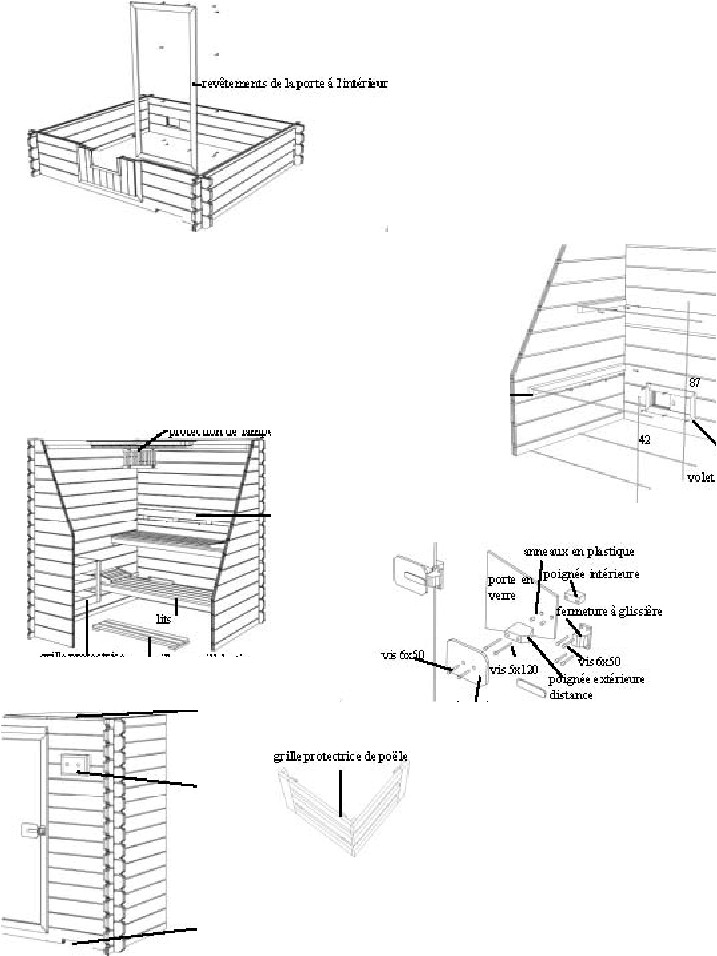

Visser le linteau d'appui pour lit, ayant une longueur de 42 cm, aux parois latéraux á une distance du plancher de 87 cm. Selon le dessin. Visser le volet de ventilation. Selon le dessin. Poser les lits et repose -têtê. Visser le dossier á une distance de 20 cm au-dessus du lit supérieur á la paroi en madrier de bois. Selon le dessin. Visser la protection de lampe.  linteaux d'appui pour lits  dossier protection de lampe  grille protectrice grille en caillebotisdu poêle  3 percages pour la pose de câbles  raccord pour boîte de commande  raccord pour  poêle de sauna Visser les revêtements de la porte á l'intérieur. Selon le dessin.  Fixer les revêtements de la porte seulement sur le châssis de la porte á cause du retait.  Fixer les 2 poignées de porte avec les vis selon le dessin. Puis, ayant la porte en position fermée, ajuster la fermeture de facon que la partie en saillie de la fermeture adhère bien à la piéce d'écartement de la poignée de porte. Fixer avec 4 vis. La porte en verre avec les pqumelles est déjà préassemblée, selon le dessin. poignée extérieure  Assembler la grille protectrice de poêle avec les vis et le monter aprés avoir raccordé le poêle de sauna. Selon le dessin.  Nous recommandons de laisser faire les raccords pour le poêle, la commande, la lumière et autres par un électricien. Selon le dessin.  5  .....
