Visser la protection de lampe à l'angle
du bord inférieur du plafond .

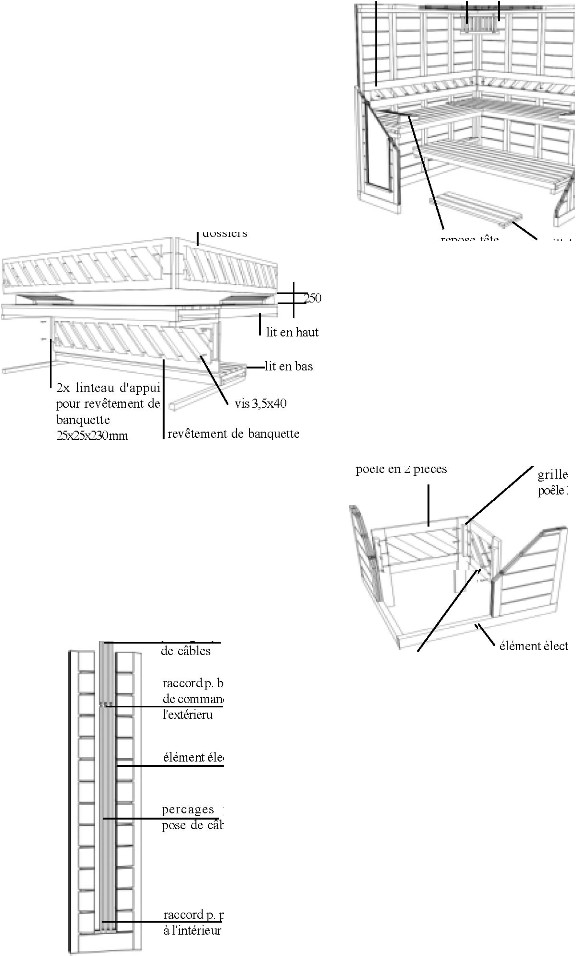

Visser les dossiers aux parois avec une
distance de 25 cm aux lits, selon le
dessin.
dossiers
banquette
25x25x230
mm
revêtement de banquette
Assemler la grille protectrice du
poêle en 2 pièces à l'aide des
linteaux de retenue et des vis et
fixer-la au paroi (èlément
èlectrique), selon le dessin. D'abord
monter le poêle électrique, s. v. p.
percages
p. la pose de câbles
raccord p.
boîte de
commande à
l'extérieru
élément électrique
percages p. la
pose de câbles
raccord p. poêle
à l'intérieur
protection de lampe
2x dossiers
vis 3,5x35
repose-tête
caillebotis
Visser le revêtement de banquette
entre les lits en haut et en bas.
D'abord il faut fixer les linteaux
d'appui pour le revêtement de
banquette aux éléments de paroi.
Poser le caillebotis et les
repose-tête. Selon le dessin.
grille protectrice
de
linteaux d'appui
pour
poêle en 2
pièces
grille protectrice de
poêle 3x3x30
élément
èlectrique
vis
4x40
Nous recommandons de laisser fair
les raccords pour le poêle, la
commande, la lumiére et autres par
un èlectricien professionel.
5
???????.............
 |
|
 |
|
