fig. 1.15
fig.1.16
fig.1.17
fig. 1.18
13.
Pour le montage des poignées glissez
la tôle de contact sur la porte jusqu' à
la hauteur des perçages. Mettez un
anneau en p.v.c. dans chaque un des
perçages de la porte. Vérifiez que la
partie de la poignée avec la petite
gradation se trouve au coté de la tôle
de contact. Mettez les vis dans la
poignée et vissez la deuxième poignée
avec précaution. (fig.1.17)
14.
Apres le montage de la porte fixez les
baguettes de revêtement. Commencez
par la baguette à gauche de la porte et
fixez après la deuxième baguette au
coin (90° -
vis 3x40 –
fig.1.18). Faites
le même avec
le coin droite. Vous
pouvez aussi fixer une baguette en
arrière sur la paroi visible s'il est
nécessaire.

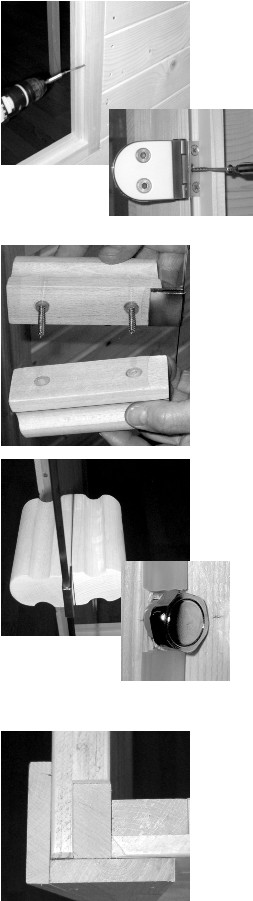

12.Vissez le cadre aux parois (vis 4x70 –
fig.1.15) Sur le coté de la bande vous
pouvez visser le cadre par le trou au
milieu de la bande. (fig.1.16)
 |
|
 |
|
