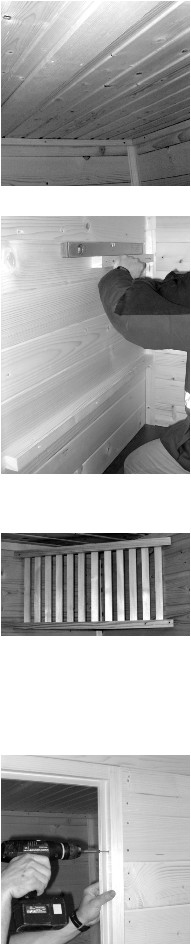

fig.1.11
Abb.1.9
fig.1.12
fig. 1.13
fig.1.14
8.
Puis, fixez la baguette de revêtement (1,5
x 8 x 169 cm) pour couvrir la fugue des
éléments de plafond (vis 3x40 – fig.1.11)
10.
Pour l’éclairage de la cabine, percez un
trou d’un diamètre de 10 mm dans le coin
gauche ou droite de la paroi arrière. Apres
le branchement de la lampe vous fixez la
protection diagonalement à l'aide de 4 vis,
comme vous le voyez dans en fig.1.13.(vis
3x40)
Le branchement de l’éclairage doit être
confié à un spécialiste.
11.Prenez la porte avec chambranle et mettez
tout dans l’ouverture. L’ouverture de la
porte peut être positionnée à gauche ou à
droite. Pour cela, tournez la porte de 180°.
Assurez-vous que le cadre de la porte et la
façade s’ajustent exactement et il ne saillit
rien. (vis 4x70 – fig. 1.14)
9.
Montez les pièces de support. Fixez les
supports inférieurs (4x4x100) à gauche et à
droite de la porte à une hauteur de 41 cm
mesuré du sol jusqu'au bord supérieur du
support. (vis 4x70) Positionnez les supports
de telle manière que les bords arrondis en
haut soient visibles. Montez les supports
supérieurs (4x4x50 cm) à une hauteur de 86
cm mesuré du sol. Positionnez les supports
de telle manière que les bords arrondis en
bas soient visibles (fig.1.12). Maintenant
vous pouvez mettre les banquettes sur les
pièces de support.
 |
|
 |
|
